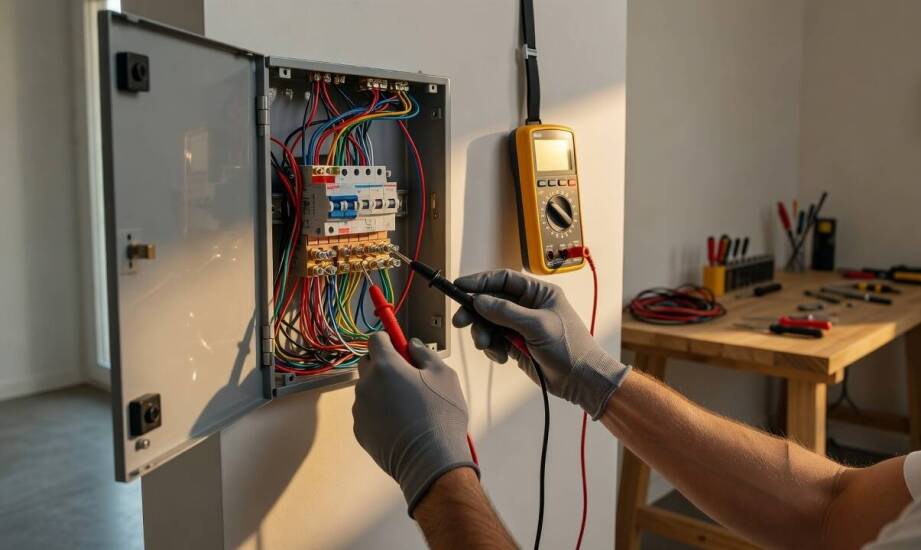

Jak prosty przegląd pomiarowy miernikiem pozwala ocenić stan domowej i warsztatowej instalacji

Instalacje elektryczne w domach i warsztatach starzeją się stopniowo przez kolejne dekady użytkowania. Materiały izolacyjne twardnieją i pękają, a połączenia śrubowe luzują się pod wpływem cykli termicznych oraz zmiennych obciążeń prądowych. Początkowe etapy degradacji najczęściej przebiegają bez widocznych objawów, przez co użytkownicy dowiadują się o problemie dopiero w momencie nagłej awarii. Regularny przegląd obwodów za pomocą podstawowego sprzętu ujawnia pierwsze odchylenia od normy, zanim wystąpi całkowita przerwa w zasilaniu lub drastyczny wzrost ryzyka pożarowego. Wypracowanie odpowiednich nawyków diagnostycznych pozwala na wczesne reagowanie i planowanie koniecznych prac konserwacyjnych.

Trzy obszary pomiarów do cyklicznej kontroli

Pierwszym badanym parametrem jest napięcie w punktach poboru. Prawidłowa wartość w gniazdkach jednofazowych wynosi 230 V napięcia przemiennego. Zgodnie z obowiązującymi standardami sieć dopuszcza tolerancję na poziomie ±10%, co daje przedział od 207 do 253 V. Wartość ta nie odnosi się jednak do każdego pojedynczego odczytu, lecz określa 95% 10-minutowych średnich w badanym okresie. Sporadyczne, krótkotrwałe wyjścia poza te ramy mogą wynikać z pracy zewnętrznej sieci dystrybucyjnej, natomiast stałe utrzymywanie się wartości na skrajach przedziału sygnalizuje problemy po stronie lokalnej instalacji.

Drugim istotnym obszarem pozostaje ciągłość połączeń ochronnych, obejmująca przede wszystkim przewody PE. Weryfikacja polega na zamknięciu obwodu i zmierzeniu oporu między konkretnymi punktami. Prawidłowo wykonana instalacja charakteryzuje się bardzo niską opornością. Nawet niewielki wzrost wskazuje na zanieczyszczenie styków lub poluzowanie zacisków, co w sytuacji awaryjnej może uniemożliwić szybkie zadziałanie wyłączników różnicowoprądowych.

Trzeci element diagnostyki obejmuje powtarzalność uzyskiwanych wyników. Wykonywanie identycznych testów w kilkutygodniowych lub kilkumiesięcznych odstępach powinno dawać zbliżone rezultaty, o ile warunki otoczenia nie uległy drastycznej zmianie. Rozbieżności w tym obszarze stanowią wyraźny sygnał ostrzegawczy przed postępującą degradacją materiałów przewodzących.

Skuteczna realizacja tych zadań wymaga zastosowania odpowiednich urządzeń diagnostycznych. Klienci kompletujący wyposażenie w sklepie Batory II Łukasz Kotarba najczęściej wykorzystują klasyczny miernik uniwersalny wyposażony w opcję pomiaru napięcia AC i rezystancji, uzupełniony o komplet bezpiecznych sond. Taki zestaw pozwala na rzetelną ocenę domowych punktów poboru energii.

Trendy pomiarowe i ograniczenia sprzętowe

Pojedynczy odczyt wyjęty z kontekstu daje bardzo ograniczony obraz sytuacji. Napięcie i rezystancja ulegają ciągłym wahaniom, które zależą od chwilowego obciążenia obwodu, temperatury wewnątrz budynku oraz stanu naładowania baterii w samym urządzeniu testującym. Kluczowe znaczenie ma obserwacja długoterminowych trendów. Wyraźne rozjeżdżanie się wyników między poszczególnymi pomieszczeniami sugeruje miejscowe problemy. Przykładowo spadek napięcia przy włączonym odbiorniku o kilkanaście woltów (np. 10–15 V) w jednym pokoju wskazuje na narastające opory na stykach lub uszkodzenie przewodu fazowego. Takie przykładowe wartości progowe ułatwiają wstępną identyfikację przeciążonego fragmentu sieci.

Prosty sprzęt warsztatowy posiada ściśle określone granice zastosowania. Urządzenie kieszonkowe pozwala bezpiecznie sprawdzić parametry w gniazdkach, potwierdzić ciągłość widocznych żył ochronnych oraz zbadać opór między wybranymi punktami po wcześniejszym odcięciu zasilania. Zaawansowane pomiary rezystancji izolacji między przewodami wymagają użycia dedykowanego testera instalacji, który generuje napięcie probiercze na poziomie 500 V DC. Przeprowadzanie takich testów oraz ich poprawna interpretacja pod kątem wymogów normy PN-HD 60364-6 leży w kompetencjach wykwalifikowanych instalatorów.

Wdrożenie domowej rutyny ułatwia systematyczną kontrolę bez angażowania specjalistycznej aparatury. Wystarczy wytypować od czterech do sześciu reprezentatywnych gniazdek zasilających różne obwody. Cykliczny zapis daty, odczytanego napięcia oraz rezystancji przewodu ochronnego pozwala zbudować bazę referencyjną. Pomiary należy powtarzać co kilkanaście miesięcy. Przestrzeń warsztatowa wymaga dodatkowej procedury polegającej na podłączeniu elektronarzędzi i sprawdzaniu zachowania sieci pod docelowym obciążeniem roboczym.

Analiza zebranych danych pozwala na wczesne wytypowanie obwodów wymagających interwencji. Wyniki odbiegające od ustalonych norm, takie jak stałe utrzymywanie się napięcia poza bezpiecznym zakresem lub przykładowy wzrost oporu połączeń PE o 1–2 Ω względem historycznych pomiarów, wymagają natychmiastowej weryfikacji. Różnice przekraczające 10% pomiędzy identycznymi punktami na tej samej linii zasilającej najczęściej oznaczają luźne zaciski, zaawansowaną korozję w puszkach łączeniowych lub mechaniczne uszkodzenie powłok izolacyjnych. Systematyczne dokumentowanie takich zmian tworzy wiarygodną historię obiektu, ułatwiając uprawnionemu elektrykowi zlokalizowanie usterki oraz zaplanowanie modernizacji rozdzielnicy.
